Màng chống thấm đặc dụng đáy hầm

Preprufe 300R – Sản phẩm dùng bảo vệ đáy hầm, trải lên bê tông lót, chịu được tác động trong quá trình thi công cốt thép và đổ bê tông.

Preprufe 160R - Sản phẩm dùng cho tường đứng của hầm, bể… đặt dựa và ván khuôn hoặc tường giữ đất.

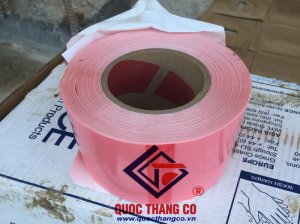

Preprufe Tape LT – Dùng xử lý các chi tiết cắt màng, mối nối, chỗ thủng… (thi công trong khoảng nhiệt độ: -4 ~300c).

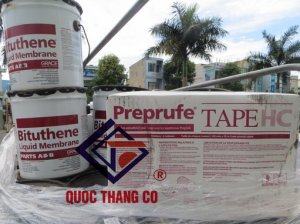

Preprufe Tape HC – giống như Preprufe Tape LT, sử dụng cho thời tiết nóng (tối thiểu 10°C).

Màng lỏng (liquid membrane) – dùng cho các chi tiết cắt màng tạI đầu cột, đài cọc…

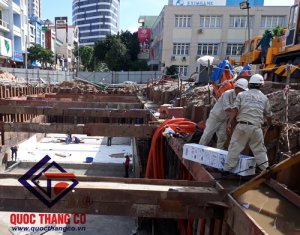

Preprufe 300R & 160R là màng có thể trải trên mặt bằng bê tông được chuẩn bị trước hoặc nền đất, cát, đá được lu lèn chặt, với mặt thẳng đứng màng có thể đặt dựa lưng vào ván khuôn. Bê tong sau đó có thể đổ trực tiếp lên bề mặt bám dính của màng. Lớp bám dính đặc biệt của màng sẽ bám dính dần dần và hoàn toàn vào kết cấu hầm.

Đối với các hầm thi công mở và có không gian thi công cho tường hầm, có thể dung màng Bituthene 3000 chống thấm cho tường hầm để vẫn đảm bảo khả năng bao bọc hoàn toàn mà tiết kiệm chi phí vật tư.

Màng Preprufe cũng có thể dung chống thấm mặt trong của hầm nhưng như vậy hiệu quả sẽ không cao.





Preprufe 300R 160R Băng LT hoặc HC

Độ dày (danh định) 1,2mm 0,8mm

Kích thước cuộn 1,2 x 30m 1,2 x 35m 100mm x 15m

Diện tích cuộn 36 m² 42 m²

Cân nặng cuộn 50 kg 42 kg 2kg

Kích thước mốI nốI tốI thiểu 75 mm 75 mm 75 mm

LT chỉ nhiệt độ thấp (từ -4°C đến +30°C)

HC chỉ thời tiết nóng (>+10°C)





Màng lỏng, 5,7 hoặc 15,1 lít





Đặc tính	Giá trị tiêu biểu	Tiêu chuẩn thử
Màu sắc Độ dày HDPE Khả năng bám dính vào bê tông Khả năng bám dính mối nối Độ thấm mêtan Chống lại áp lực cột nước Sự linh hoạt dưới nhiệt độ thấp Chống xuyên thủng Độ giãn (tại điểm đứt %) Độ giãn Độ căng, tấm film Uốn gãy @ 23°C Thoát hơi nước Độ thấm từ (dẫn nước)	Trắng 0,75 mm; 0,4 mm 144N mỗi 50 mm . 880 N/m 476 N mỗi 50 mm 9,1mls/m²/ngày > 6m > 70m < -20°C 990N 445N dọc 826 dọc 753 - ngang 756 ngang 825 Tối thiểu 300% 27,6 Mpa (400 lbs/m²) Đạt 0 gm-2 mỗi ngày K=<1,4 x 10	MOAT 27:5.1.3 - ASTM D903 MOAT 27:5.2.2/3/4 University of London, QMW College MOAT 27:5.1.4 ASTM D5385



Ghi chú:

1. Kết quả trên là trung bình các thí nghiệm, màng không thấm nước.

2. Thí nghiệm cột nước áp lực chuẩn bị bằng cách đổ bê tông lên màng (vị trí mối nối). Bê tông được bảo dưỡng đúng cường độ rồi cho vào buồng áp lực để thí nghiệm, bề mặt tiếp xúc vớI nước là màng (kể cả vị trí mối nối), để áp lực nước ở tương đương chiều cao 70m cột nước.

3. Bê tông được đổ lên bề mặt bám dính của màng và bảo dưỡng đúng tiêu chuẩn (ít nhất 7 ngày). Thí nghiệm bóc màng khỏi bê tông đo với tốc độ 50mm/phút tại nhiệt độ phòng.

4. Thí nghiệm đo độ giãn của màng làm với tốc độ 50mm/phút.

5. Thí nghiệm tại mối nối, kết quả trung bình.





Preprufe 300R hoặc 160R cần được dán với mặt có keo dính hướng ra để đón và dính với bê tông tươi. Chỉ có những sản phẩm màng được Grace Construction Products công nhận mới được dán dính với Preprufe 300R/ 160R. Tất cả các hệ vật liệu Preprufe 300R/160R đều do Grace Construction Products cung cấp, và được thi công theo đúng hướng dẫn sử dụng của sản phẩm. Mẫu thí nghiệm lấy theo tiêu chuẩn.





Xem phiếu thông tin An toàn Vật liệu liên quan. Mỗi cuộn phải được trải với ít nhất 2 công nhân.

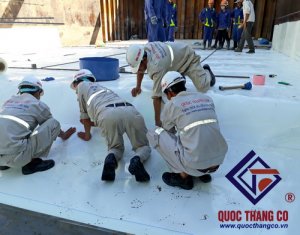

Màng Preprufe 300R & 160R được cung cấp dưới dạng cuộn rộng 1,2m, với phần rìa có keo dính trên một mặt chồng lên nhau tạo được tính liên tục giữa các cuộn. Các cuộn màng Preprufe và Preprufe Tape được gắn dính với lớp plastic dùng một lần sẽ được tách bỏ trước khi gia cố và đổ bê tông.





Tất cả các bề mặt – Bắt buộc phải có nền cứng và chắn chắn để tránh tình trạng rung trong quá trình đổ bê tông. Các mặt nền phải đều đặn và nhẵn, không có rãnh hở hay khoảng trống lớn hơn 12mm. Trát vữa xung quanh các vị trí đã đục như các đường dây dẫn điện nước... để cố định.

Mặt phẳng đáy – Nên đổ bê tông lót trước khi trải chống thấm, bề mặt phẳng không có lỗ thủng lớn hay mấu nhọn. Bề mặt không cần khô nhưng phải không có nước đọng thành vũng.

Mặt tường hầm- Có thể là tường bê tông, tấm ván gỗ hay vật liệu khác làm tường giữ đất và là chỗ đặt màng chống thấm. Các khe hở và mối nối phải nhỏ hơn 12mm.
